一、概述：

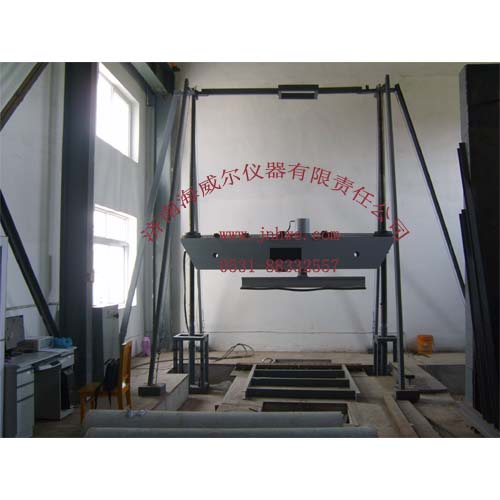

混凝土和钢筋混凝土排水管试验装置是按国家标准《混凝土和钢筋混凝土排水管》（GB/T 11836-99）、《混凝土和钢筋混凝土排水管试验方法》（GB/T 16752-2010）的规定而研制的，采用三点抗压模式，主要适用于混凝土、钢筋混凝土排水管的外压试验。
二、主要特点
1、横梁采用电动丝杠升降，方便做不同直径排水管试验（300-2600mm）。
2、下支撑梁采用分段组合式，方便做不同长度排水管试验。
3、机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。
4、加载采用微机控制液压加载，省时省力、加载平稳，试验空间复位迅速。
5、加载速度恒定，全程有微机自动控制，满足国标规定的加载速度及在每级保压控制时间要求，并且控载级别可有客户任意编程指定。
6、力值直接以KN值显示，免去力值计算之烦。
7、软件设峰值保持功能，及数据自动存储，报表编辑打印等功能。
8、报表可同时将试验曲线及力值等信息保存并打印，使试验过程真是再现。
9、横梁及活塞的行程均设限位保护，保证试验过程的安全。
10、高刚性机架设计，减少了对试验结果的干扰因素。
11、控制柜采用万向轮活动式，方便试验人员从不同部位操作试验，观察裂缝。
12、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；
13、软件设有力值自动清零系统，消除了人为清零误差不一等因素
14、每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写。
15、双套系统控制，即手动控制系统和电脑自动控制系统。更换方便，保证了电脑病毒，不能正常开机等客观因素存在时，工作不受影响。
16、试验速度、保压点、保压时间在编程时都可以写入，由微机全自动控制运行。
17、保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。
三、主要技术参数：
1、最大压力：500KN（也可定做1000KN）
2、立柱间距：2000mm（可完成100-1800mm的三个级别管试压）
3、试验空间：2400×3100mm
4、横梁调整方式：电动丝杠（电动控制按钮，自由调节）
5、横梁调整范围：300mm～2100mm
6、横梁移动速度：100mm/min
7、力值精度：1级（优于示值的±1%）
8、试验力显示方式：电脑自动控制，实时显示当前保压时间、速度、力值、等参数。
9、测力系统为微机全自动控制系统，具有双屏显示功能，加载速度、力值数字显示，具有自动存储，可随时查询，报表打印，试验过程保存等功能。还配有HP彩色打印机，可打印试验报表。
10、裂缝载荷自动识别并记录，破坏载荷自动记录。
11、达到国标百分比自动计算，并出具数据。
12、具有过载保护功能即力值超满量程的2%自动停机断电功能。
13、活塞行程：0-500mm
14、上支承梁： 2000mm
15、硬木支撑长度：1000+1000= 2000mm
16、硬木支撑间距：可调（转盘式，调节方便）
17、硬木支撑圆角：R=12.5mm
18、加载方式：电动液压。
19、控载方式：电脑全自动控制系统。
20、电源：380V±10%，220V±10%，50HZ
21、整机重量 ： 4000Kg
22、外形尺寸 ： 5000x4000x3000mm
23、因设备庞大，需现场提前做好地基，现场安装、着漆，（需用户安装、吊装）。
24、配联想品牌电脑，液晶显示器，HP彩色打印机。
