构件性能载荷试验系统

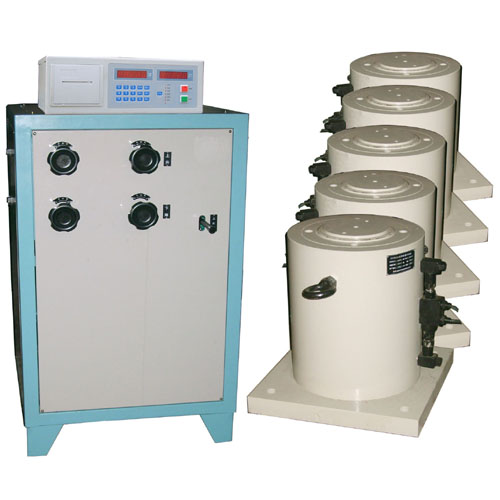

构件性能载荷试验系统
  • 名称: 构件性能载荷试验系统
  • 简介: 大专院校等试验机构检测
  • 浏览: 146
产品详情:
一、           功能与用途
    本系统是检测构件挠度、抗裂、承载力、裂缝等性能指标的专用设备,是科研、院校、检测机构开展大型构件检测工作必备的设施。承载点数量、载荷、控制模式根据使用单位要求设计制作,加载方向、方式可模块化拼装。
系统具备的基本功能:
1、过载保护。2、峰值显示。3、速率显示。4、速率控制。
二、           系统组成
1、静载油源。2、作动器。3、承压板。4、控制油阀。5高压油管。
6、荷载传感器。7、数据线。8、荷载显示仪表。9、承载框架
三、           工作原理
1、根据欲做试验的结构件的设计受载情况和结构形式及尺寸,调整承载框架,使其满足结构件的静载试验要求。
2、在不改变设计受载情况下,将待试验构件牢固、稳妥的安置在承载框架上。
3、根据结构件的最大设计承载能力选择作动器,按设计受载情况将作动器安置在受力点,在作动器和受力点之间安装荷载传感器和承压板。
4、正确连接作动器和油源之间的高压油管。
5、正确连接荷载传感器和荷载显示仪表之间的数据线。
6、启动油源,操作控制油阀开始试验
四、需购买方根据试验要求提出的项目(影响成本和验收的项目)
1、作动器的推力和数量
2、承压板形状及尺寸
3、高压油管和数据线的长度
4、构件的最大变形量
5、加载速度
6、控制方式
7、承载框架的结构形式、最大承受力、尺寸。
