一.功能及结构简述

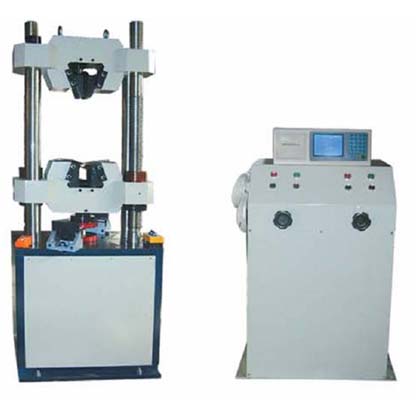

●WE-600B型液压式万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机经减速器、链传动机构、丝杠副传动。
●测力机构采用动摆测力装置，手动控制试验过程和加荷速度，度盘指示试验力的大小，从动指针能指示出屈服力和最大力，跟踪盘给出三级加荷速度，能够描绘试验力-位移曲线。
二、主要技术参数
|
序号 |
技术名称 |
参 数 |
|
1 |
最大试验力kN |
600 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
试验力测量范围 |
最大试验力的4%~100% |
|
4 |
夹紧方式 |
手动夹紧 |
|
5 |
圆试样夹持直径mm |
Φ13~Φ40 |
|
6 |
扁试样夹持厚度mm |
0~30 |
|
7 |
扁试样夹持宽度mm |
80 |
|
8 |
最大拉伸试验空间mm |
550 |
|
9 |
最大压缩试验空间mm |
450 |
|
10 |
测力计外形尺寸mm |
1050×770×1775 |
|
11 |
主机外形尺寸（包括活塞行程）mm |
920×630×2226 |
|
12 |
电机功率kW |
2.1 |
|
13 |
主机质量kg |
2500 |
|
14 |
立柱净间距mm |
515 |
|
15 |
上下压盘尺寸mm |
204×204 |
|
16 |
弯曲支辊间距mm |
600 |
|
17 |
弯曲支辊宽度mm |
140 |
|
18 |
容许弯曲度mm |
100 |
|
19 |
活塞最大行程mm |
300 |
|
20 |
活塞最大移动速度mm/min |
约70 |
|
21 |
试验空间调整速度mm/min |
约150 |
三、标准配置
|
序号 |
名 称 |
规 格 |
数 量 |
备 注 |
|
1 |
试验机主机 |
|
1台 |
|
|
2 |
测力计 |
|
1台 |
|
|
3 |
圆式样拉伸钳口mm |
Φ13~Φ26，Φ26~Φ40 |
各1副 |
|
|
4 |
扁式样拉伸钳口mm |
0~15，15~30 |
1副 |
|
|
5 |
压缩试验附具 |
|
1套 |
|
|
6 |
弯曲试验附具 |
|
1套 |
|
|
7 |
随机工具 |
|
1套 |
|
|
8 |
随机文件 |
|
1套 |
|
