YZW-30B微机控制电子式岩石直剪仪
YZW-30B微机控制电子式岩石直剪仪
  • 名称: YZW-30B微机控制电子式岩石直剪仪
  • 简介:
  • 浏览: 236
产品详情:

YZW-30B系列微机控制电子式岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的,该试验机在国内外现有产品基础上,采用双路交流伺服电机驱动技术(国内首创)、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备,可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见,克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点,本机结构紧凑、样式美观,维护简单、操作方便,整个试验过程可用微机在Win7/XP/Win8下自动控制;属国内首创,并具有国际先进水平。

主要技术参数:

1. 法向载荷P:6~300kN
2、法向过载保护:超满负荷2%
3、法向工作行程S:0~100mm
4、横向载荷Q:6~300kN
5、横向过载保护:超满负荷2%
6、横向工作行程S:0~150mm
7、法向空间 : ≤450mm
8、横向空间 : ≤200mm
9、剪切载荷速度V:0.01kN/s~30kN/s(可调)
10、位移速率调节范围:0.001~50mm/min(可调)
11、载荷指示精度:±1%
12、位移测量精度:±1%
13、加载方式:双路交流伺服电机加载,全自动闭环控制。
14、电机功率:0.75KW
15、工作电压:380V/220V
16、整机重量:2500Kg
17、外形尺寸:1100x702x1800mm

主要特点:

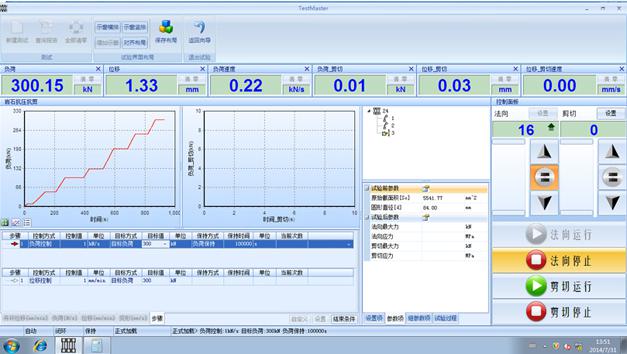

1、电脑屏幕显示,即速度、力值、位移等参数均在电脑中显示,并在数据库中自动进行分析、计算。

2、试验过程实时记录试验曲线,显示并保存,高速采样;

3、数据、报表处理功能,为用户提供了面向图形排版的专用报表编辑工具,具有操作灵活、简单易学的特点,能方便的打印试验曲线及试验值;

4、报表可出具:剪应力-剪切位移曲线,剪应力-法向位移,剪应力-法向应力曲线,可同时显示应力-应变曲线,力-时间,力-位移等曲线,曲线上特征点可以随意提取。

5、实时显示当前法向、切向上的力值,峰值,试验过程信息,当前位移等。

6、软件设有位移、力值自动清零系统,消除了人为读表误差不一等因素。

7、设有过载保护,当力值或位移超出试验机额定理论值,自动卸载并停止试验。

8、每组试验的面积,高度,环境温度等参数可根据实际情况更改或填写。

9、试验过程可以由操作员根据实际情况现场编辑,简单、方便。

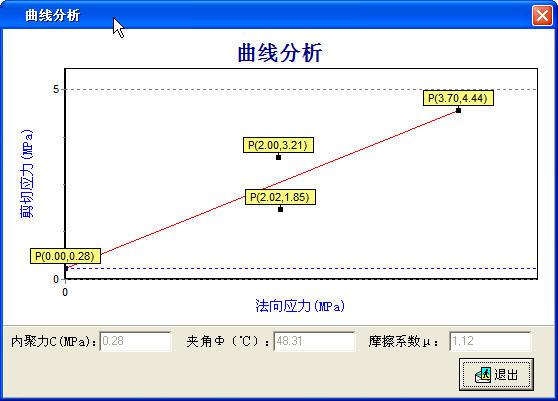

10.直接求取C、Φ、μ值;

11.软件功能,高度自由定制。
